Το πρώτο βήμα για τη δημιουργία ενός νέου κτιρίου είναι ο καθορισμός της γεωμετρίας του. Στην καρτέλα αυτή προσφέρονται δύο μέθοδοι για τον σχεδιασμό του κτιρίου:

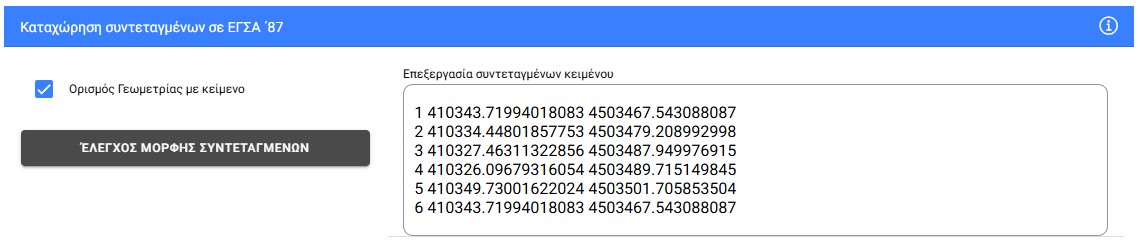

  1. Ορισμός Γεωμετρίας μέσω κειμένου
  • Με αυτή την επιλογή, μπορούμε να καταχωρήσουμε τις συντεταγμένες του γεωτεμαχίου σε μορφή κειμένου, ώστε η σχεδίαση να γίνει αυτόματα.
  • Η μορφή του κειμένου που πρέπει να εισάγουμε είναι:

Αριθμός Κορυφής ˽ Συντεταγμένη Χ ˽ Συντεταγμένη Y

  • Για να ενεργοποιήσουμε αυτή τη δυνατότητα:
    • Επιλέγουμε «Ορισμός Γεωμετρίας με κείμενο».
    • Πληκτρολογούμε τις συντεταγμένες στο αντίστοιχο πλαίσιο.
    • Πατάμε «ΕΛΕΓΧΟΣ ΜΟΡΦΗΣ ΣΥΝΤΕΤΑΓΜΕΝΩΝ» για να επιβεβαιώσουμε την ορθότητά τους.

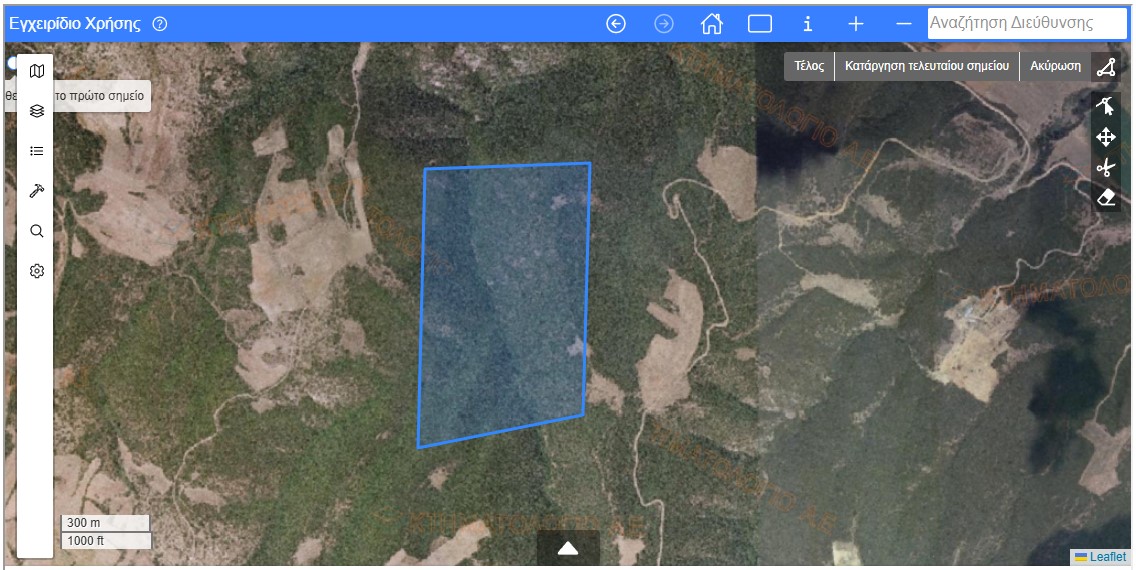

  1. Σχεδίαση πάνω στον χάρτη
    • Με αυτή τη μέθοδο, μπορούμε να σχεδιάσουμε το κτίριο απευθείας πάνω στον χάρτη.
    • Για να ενεργοποιήσουμε τη δυνατότητα:
      • Βεβαιωνόμαστε ότι η επιλογή «Ορισμός Γεωμετρίας με κείμενο» είναι απενεργοποιημένη.
      • Σχεδιάζουμε τη γεωμετρία μας στον χάρτη.
      • Όταν ολοκληρώσουμε τη σχεδίαση:
          • Είτε κάνουμε κλικ στο αρχικό σημείο της σχεδίασης για να κλείσουμε το πολύγωνο.
          • Είτε πατάμε «Τέλος», που βρίσκεται στο επάνω δεξί μέρος του χάρτη.



➥ Επιπλέον δυνατότητες:

  • Αναίρεση τελευταίας κορυφής: Πατάμε «Κατάργηση τελευταίου σημείου».
  • Ακύρωση σχεδίασης: Επιλέγουμε «Ακύρωση» για να διαγράψουμε τη γεωμετρία που σχεδιάσαμε μέχρι στιγμής.
  • Επεξεργασία κορυφών: Μετακινούμε μία κορυφή με την επιλογή «Επεξεργασία επιπέδων».
  • Μεταφορά γεωμετρίας: Μετακινούμε ολόκληρη τη γεωμετρία με την επιλογή «Μεταφορά επιπέδων».
  • Κατάτμηση γεωμετρίας (Split): Χρησιμοποιούμε την επιλογή «Αποκοπή επιπέδων» για να κατατμήσουμε τη γεωμετρία.
  • Διαγραφή γεωμετρίας: Αφαιρούμε τη γεωμετρία με την επιλογή «Κατάργηση επιπέδων».
